ساعت اندیکاتوردیجیتال اینسایز کورس 12.7 mm مدل 10-2112

مشخصات فنی

ساعت اندیکاتوردیجیتال اینسایز کورس 12.7 mm مدل 10-2112

نقد و بررسی

*** معرفی و مشخصات ساعت اندیکاتور اینسایز دیجیتال مدل 10-2112
ساعت های اندیکاتور که برای تنظیم سطوح بیرونی استوانه، سیلندرها و اجسام گرد به خصوص در تراشکاری استفاده می شود انواع متنوعی دارند. در واقع کارکرد این دستگاه برای فهمیدن میزان انحراف سطح خارجی یک جسم گرد و بیضی شکل است و این پروسه با دقت بالایی انجام می شود. شرکت اینسایز که از پیشگامان تولید ابزار دقیق در دنیاست به ساخت ساعت های اندیکاتور با کیفیت نیز می پردازد و نوع دیجیتال این ساعت را هم ارائه می دهد. ساعت اندیکاتور دیجیتالی به جای یک دیال عقربه ای ساعتی، یک صفحه دیجیتال دارد که کار خوانش را بسیار راحت می کند. در ادامه مطلب به بررسی یکی از این محصولات یعنی ساعت اندیکاتور اینسایز دیجیتال مدل 10-2112 پرداخته ایم.

*** ‌بررسی ظاهری ساعت اندیکاتور دیجیتال Insize 2112-10

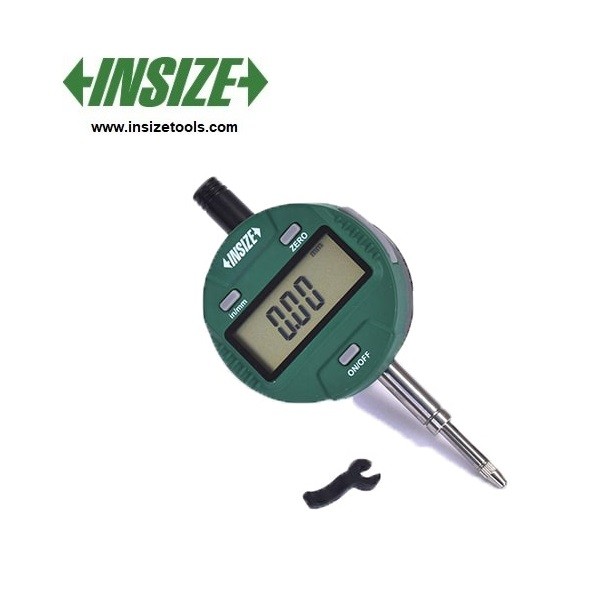

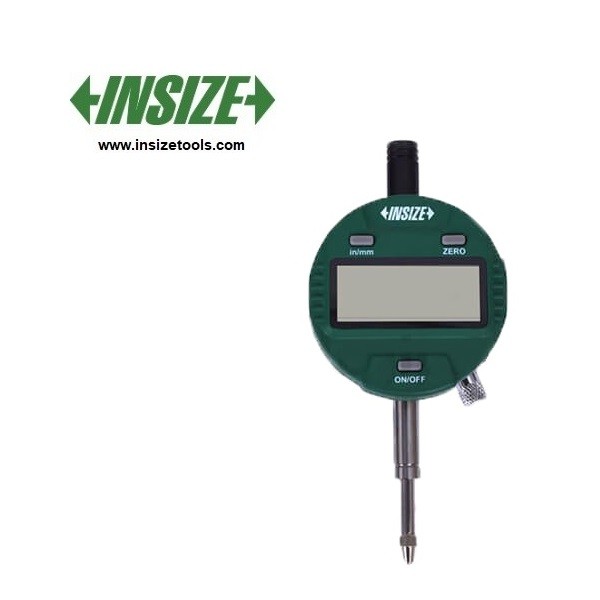

سری 2112 ساعت های اندیکاتور اینسایز با یک میله یا پراب فولادی ضد زنگ و یک پنل و مانیتور دیجیتال ساخته شده است. قسمت بالایی ساعت دسته تنظیم پراب قرار دارد و در پایین آن نیز نوک کاری پراب بوده که با جسم برخورد خواهد کرد. پنل دستگاه مجهز به دکمه های خاموش/روشن، تبدیل اینچ به میلی متر، تنظیم صفر، Preset و تغییر جهت اندازه گیری و تبدیل ABS/Inc یعنی سنجش اندازه گیری دقیق به افزایشی است. پراب روان به راحتی توسط نیروی دست و دسته بالایی جابجا می شود و پشت ابزار نیز مجهز به صفحه Lug Back می باشد که از این قسمت می توان برای نصب ساعت به پایه ها و قطعات مختلف دیگر استفاده کرد.

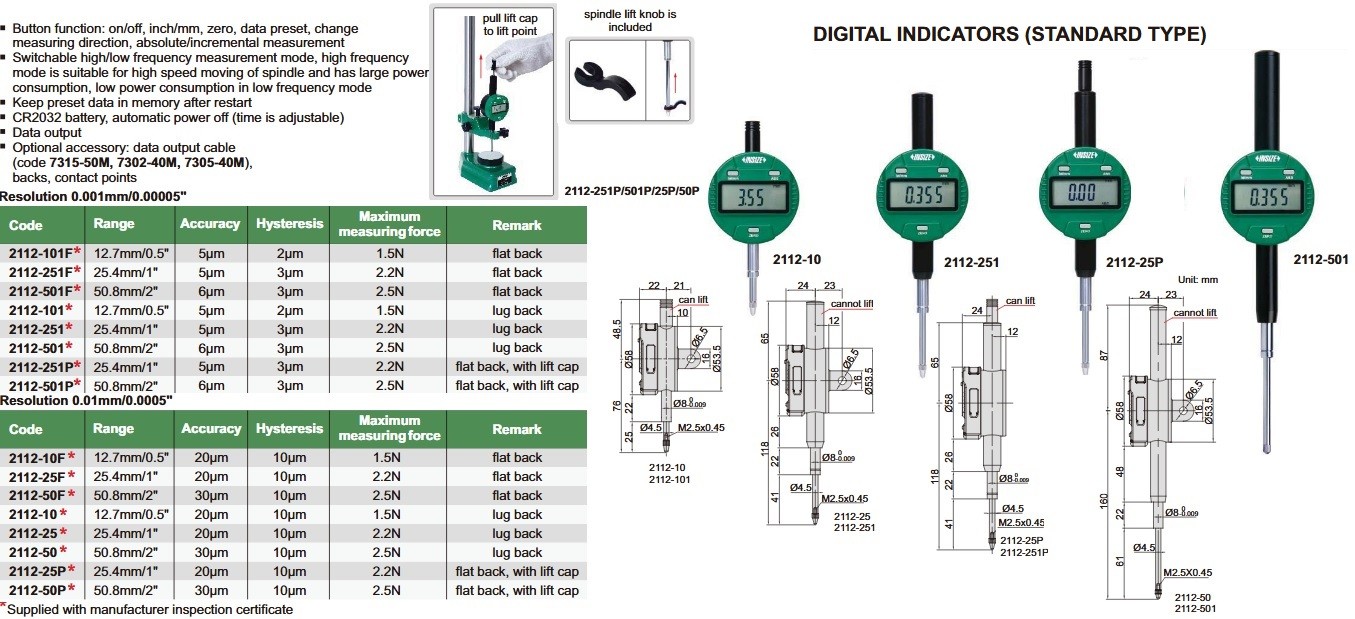

*** مشخصات ساعت اندیکاتور اینسایز دیجیتال مدل 10-2112

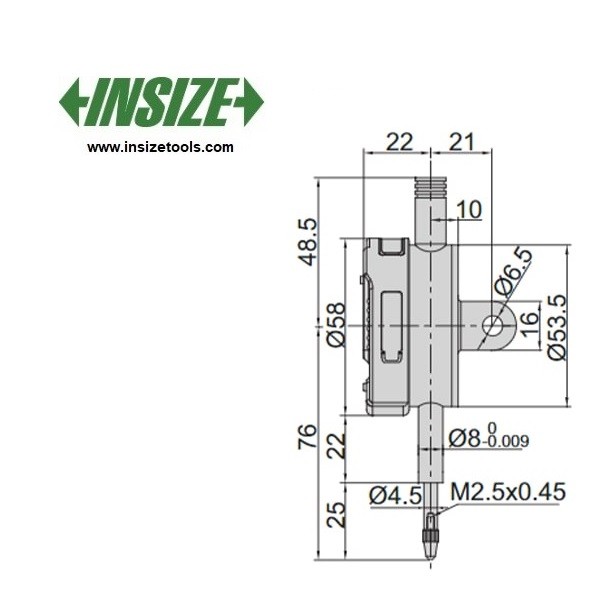

بازه اندازه گیری 0 تا 12.7 میلی متر یعنی برابر با 0.5 اینچ بوده که اندازه ای استاندارد است. دقت سنجش اندازه این اندیکاتور برابر با 20 میکرون یا 20 میکرومتر (0.02 میلی متر) بوده که میزان دقت بسیار خوبی است. ضمن اینکه پراب این دستگاه تنها با فشار 1.5 نیوتن حرکت خواهد کرد و نیازی به اعمال فشار بیشتر نیست. رزولوشن صفحه به اندازه 0.01 میلی متر یا 0.0005 اینچ است و طول کلی ساعت 124.5 میلی متر است. قطر پنل گرد به اندازه 58 میلی متر و قطر پراب 8 میلی متر است. همچنین هیسترسیس این ساعت نیز تنها برابر با 10 میکرومتر است که یعنی با کوچکترین فشار دست کار خواهد کرد. در قسمت پایین و ادامه متن توضیح فنی پارامتر Hysteresis داده شده است. تغذیه و مصرف انرژی این ساعت نیز با یک باتری سکه ای CR2032 انجام می شود.

*** عبارت و عدد HYSTERESIS در ساعت اندیکاتور به چه معناست؟
کلمه هیسترسیس در فیزیک بیشتر در زمان ارتباط و اعمال یک فرمان مکانیکی، مغناطیسی، الکتریکی و ... و تبدیل آن به کنش مکانیکی دیگر معنا پیدا می کند. در واقع به میزان تاخیری که یک وسیله مغناطیسی یا مکانیکی بعد از گرفتن فرمان از اپراتور دارد تا آن را اجرا کند هیسترسیس گفته می شود. چیزی شبیه به زدن دکمه Play در یک دستگاه موسیقی CD دار تا چرخیدن سی دی و خواندن توسط لنز. در ساعت اندیکاتور نیز این پارامتر وجود دارد و به فاصله فشار دست تا حرکت عقربه در نوع ساعتی و یا حرکت عدد در نوع دیجیتال این ابزارها، Hysteresis گفته می شود. در ساعت اندیکاتور این میزان بسیار کم و در حدود چند صدم و هزارم ثانیه طول می کشد. زمانی که پراب فشرده می شود تا عقربه به حرکت در بیاید یا عدد روی مانیتور تغییر کند هیسترسیس نام دارد و هر چقدر مقدار این عدد کمتر باشد، اندازه گیری دقیق تر خواهد. این عدد در اندازه گیری خیلی کوچک و ظریف و ساخت قطعات بسیار دقیق بسیار مهم است.

*** برخی ویژگی های ساعت اندیکاتور اینسایز دیجیتال مدل 10-2112
ساخت بسیار عالی در کنار اندازه گیری دقیق و همینطور کار ساده و راحت این ساعت اندیکاتور را به یکی از بهترین ها تبدیل کرده است. ساعت اندیکاتور Insize 2112-10 مجهز به امکانات جذاب زیادی بوده که زیر به آنها اشاره می کنیم:

*امکان تبدیل واحد اینچ و میلی متر و امکان تبدیل سنجش دقیق و افزایشی
*توان تنظیم خاموش شدن خودکار دستگاه توسط کاربر از 0 تا 6 ساعت
*سوییچ تبدیل اندازه گیری فرکانس بالا و پایین برای اندازه گیری هنگام چرخش سریع و کند شفت و محور
*سیو و نگهداشتن Setting و تنظیمات مخصوص کاربر حتی بعد از ریست کردن دستگاه
*دارای پورت خروجی و امکان اتصال به کامپیوتر برای گرفتن داده ها

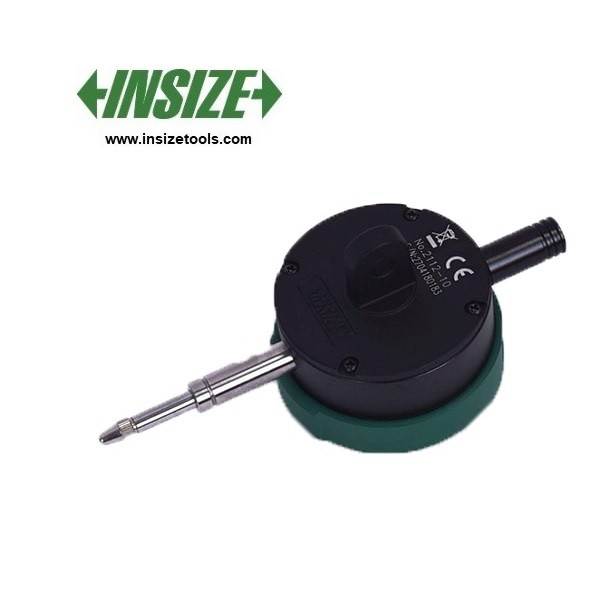

*دارای درب پشتی قلاب دار Lug Back برای نصب بر روی انواع پایه و سطوح
*به همراه گواهی و تاییدیه کالیبراسیون قابل ردیابی از کمپانی NIST آمریکا
